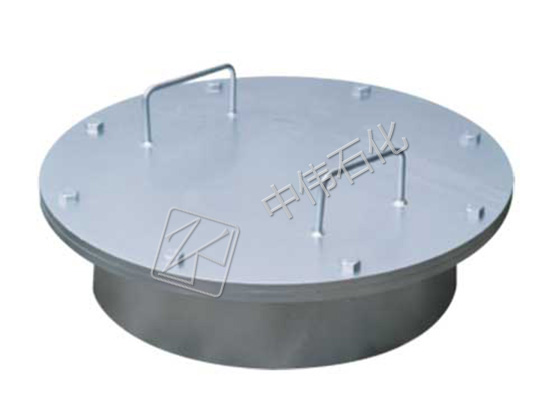

透光孔(TGK型)

产品概述:

透光孔设在罐顶,用于油罐安装和清洗时采光和通风。



一、油罐附件主要有:梯子、栏杆、人孔、透光孔、测量孔、进出油短管、放水管、排污孔、照明设施。

二、梯子是为了操作人员上下油罐进行量油、取样而设置的。目前油罐大多采用罐壁盘梯形式,且按工作人员下梯时能右手扶梯的形式设置,其底层踏板靠近油罐进出油管线,以利操作,有些小油罐亦有设置成斜梯的。此外,为消除人体静电,扶梯始终扶手1m处一般不涂油漆,罐顶、扶梯均做成防滑踏步。

三、略

四、人孔已有成型产品,直径通常为600mm。人孔中心距底板一般为750mm。便于工作人员在安装、清洗、维修时进出油管和通风。

五、透光孔设在罐顶,用于油罐安装和清扫时采光和通风,其边缘距罐壁常为800~1000mm。 测量孔又叫量油孔,它是为了测量油面高低、取样、测温而设置的。每个油罐设一只,测量孔直径为150mm,设在梯子附近,以利操作。测量孔附近设有计量平台。

六、进出油短管在罐底圈板上,其外侧与进出油管道上的罐根阀相连,内侧大多设成45°角坡口朝上形式,以利导出静电。

七、放水管是为了排放油罐底水而设置的。常用的放水管有固定式放水管和装在排污盖上的放水管。放水管的直径从50mm、80mm到100mm不等。

八、排污孔设置在轻质油罐下部距地面300MM左右处,清扫油罐时从此孔排出污泥。带放水管的排污孔平时可通过放水管排出罐内污水。排污孔是由直径为600mm的钢管对分制成的。

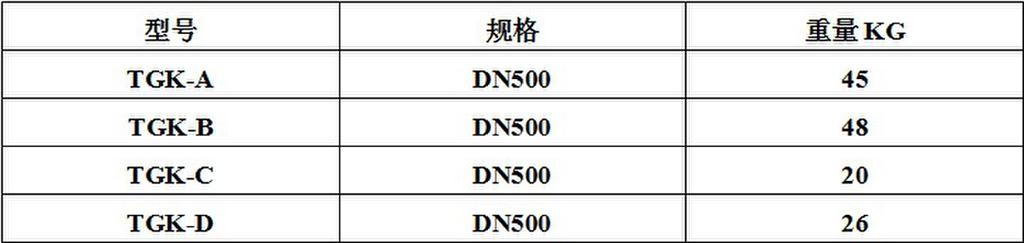

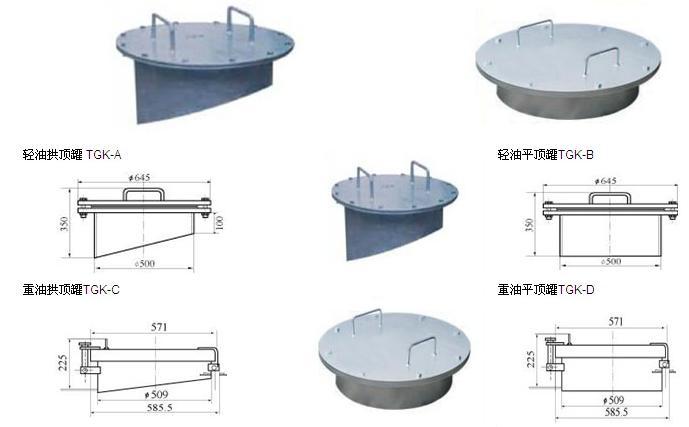

  产品结构尺寸
