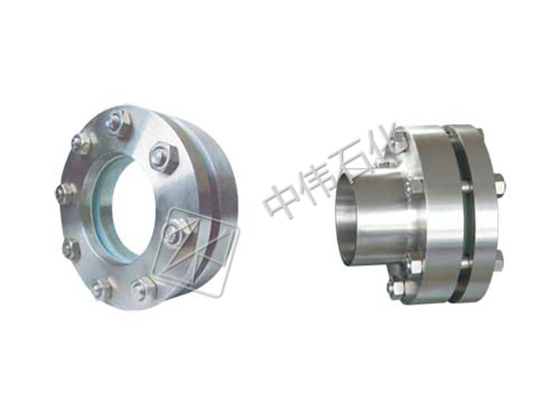

一、产品介绍

设备视镜是工业管道装置上的主要产品之一，我们使用它可以随时观察管道中液体、气体、蒸汽等介质的流动情况，监视生产过程，避免一些意外事故的发生。目前广泛用于石油、化工、化纤、制药等生产管路中。视镜参照《化工管道手册》和HG501-502-86《压力容器视镜》等有关资料设计制造，也可按设计制造。接管法兰一般按HG0594-97标准执行。

二、主要技术参数：

1、壳体材质：碳钢、不锈钢（SUS304、SUS304L、SUS316、SUS316L）、衬氟、塑料（PP、PVC等）。

2、视窗材质：钠钙玻璃、硼硅玻璃、石英玻璃。

3、工作温度：钠钙玻璃的最高允许温度为150℃，温度的急剧变化范围为120℃至20℃。

硼硅玻璃的最高允许温度为280℃，温度的急剧变化范围为230℃至20℃。

石英玻璃的最高允许温度为800℃，温度的急剧变化范围为550℃至20℃。

4、操作压力：钠钙玻璃：0.6Mpa；

硼硅玻璃：0.6~1.0Mpa；

石英玻璃：0.6~2.5Mpa。

5、密封圈材质：聚四氟乙烯、耐油石棉、丁腈橡胶等。

6、法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）

7、制造、检测标准：参照《HGJ501-86压力容器视镜》设计制造和验收。

三、用户注意事项：

1、视镜安装焊接法兰盘时要注意清洁没有损伤，必须是专业人员进行操作。

2、视镜镜片安装要保证视镜座平整光滑，镜片与视镜座之间的密封垫要平整，密封垫无损伤且不粘油脂。在紧固螺钉前亚奥确认视镜座与盖子安装正确，最后紧固螺钉。

3、铰接或螺纹连接的视镜装置在工作前要确认密封垫的安装良好。必要时，要对螺栓进行重新紧固。确信视孔与视镜孔之间的密封垫安装正确，连接法兰没有损伤，并调整好连接螺钉。不仅要确认与视镜镜片连接的元件密封良好，还要确认视镜与焊接法兰之间的密封均良好，还要确保容器内的压力不超过额定的压力。

4、安装后要注意不能对视镜有其它的附加压力，否则将会影响视镜的效果发挥，可能会导致视镜玻璃破裂。

订货需知：订货时请注明：产品名称、公称通径、材质、压力等级、法兰标准、工作温度等。

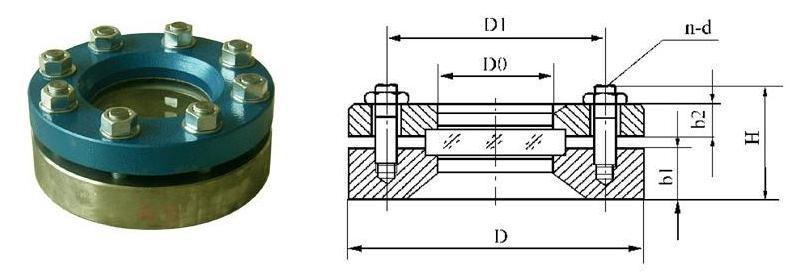

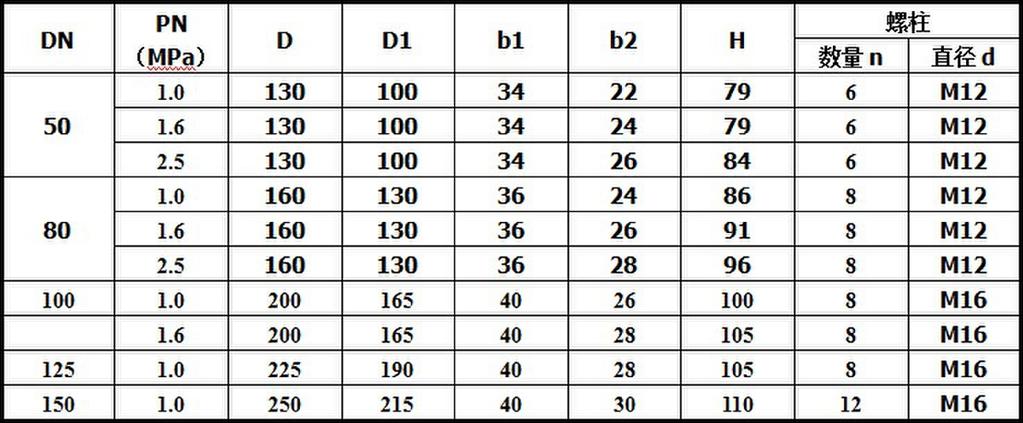

　　产品结构尺寸
