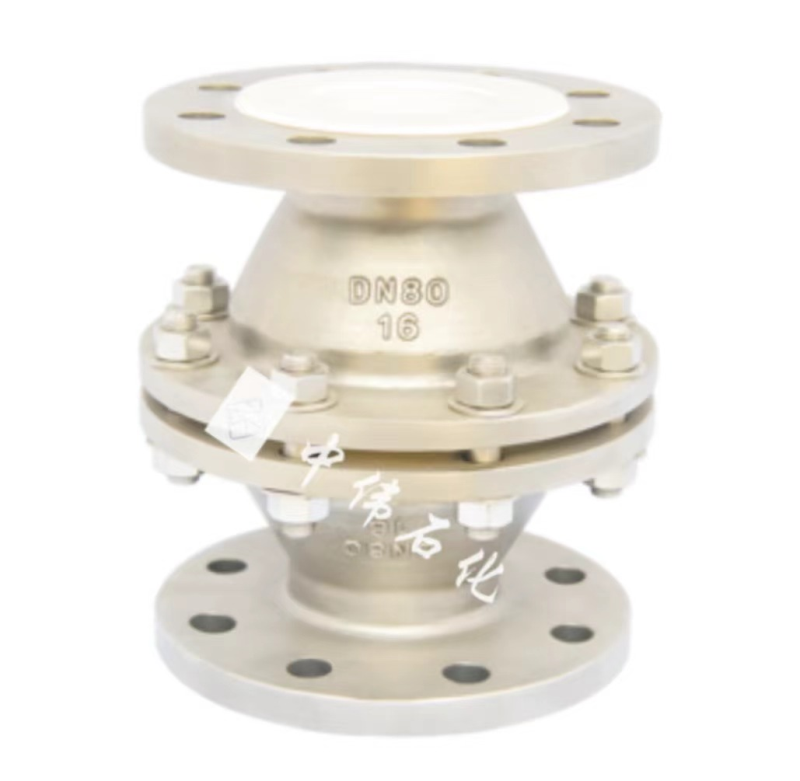

管道防爆波纹阻火器

一、产品概述:

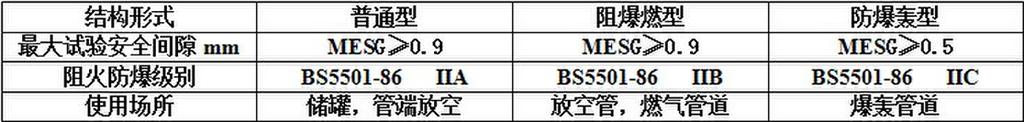

管道防爆波纹阻火器是在石化,化工,轻工等行业中应用较多,属于可燃气体输送过程中的安全装置,我公司生产的管道防爆波纹阻火器是经过严格的阻火理论设计和精密专用的机械设备加工制造的,根据阻火性能和阻火等级可分为阻爆燃型和防爆轰型两大类。



二、结构设计:

产品是由芯件和壳体两大部分组成,芯件是核心,具有两层超薄的不锈钢带,一层被压成波纹形,另一层平面钢带围绕圆心紧紧缠绕,构成了无数个端面,是小三角形直通流道,在芯件内部有十字结构的支架(或在表面压上Y型架),能够增强芯件的牢固性,避免芯件被点燃的介质所产生的爆炸压力冲散,介质从三角形流道中通过,阻火器也正是通过它来阻止火焰的蔓延,其原理为“器壁效应”,火焰与器壁进行了能量转换,从而降低了温度,此原理来设计三角形孔的高度来阻止火焰的通过,再加上流道长度来吸收火焰的热量,使其火焰在芯件中熄灭,避免了气体在芯件的另一端被复燃。



三、适用范围:

 安装在输送可燃性气体以及液体的管道上,比如火炬系统、油气回收、加热炉燃料气的管网上、气体进化系统等。



四、执行标准:

 GB13347-92《石油气体管道阻火器阻火性能和试验方法》,SH/T3413-99《石油化工石油气管道阻火器选用,检验及验收》,HG/T20570.19-95《阻火器的设置》。

 注:防爆轰型管道阻火器适用的介质和场合不同,其结构尺寸变化比较大,一般情况要根据用户提供的数据,所以暂不提供外形尺寸。



五、维修和保养原则与订货须知:

为了确保阻火器的性能达到一定的效果,请在安装之前,认真阅读厂家提供的说明书,且要仔细核对标牌与所装管线要求是否一致,阻火器上的流向标记必须与介质流向一致。

每隔半年定期检查一次,检查阻火层是否有堵塞、变形等缺陷,被堵塞的阻火层要及时的清洗干净,保证每个孔眼畅通,对于变形或腐蚀的阻火层要立即更换。

清洗阻火器芯件时,最好应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫,不能采用锋利的硬件刷洗,重新安装时,先要更新垫片,还要确认密封面的清洁和无损伤,不得漏气。

订货时请注明产品名称、公称通径、压力等级、材质、法兰标准、操作压力等详细参数。以上产品尺寸为常规通用型,如需其他规格尺寸,欢迎来电来函。

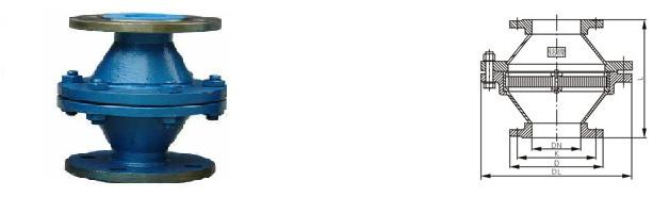

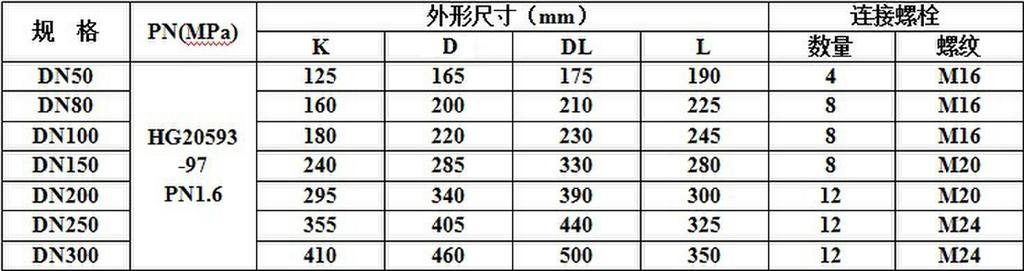

  产品结构尺寸
